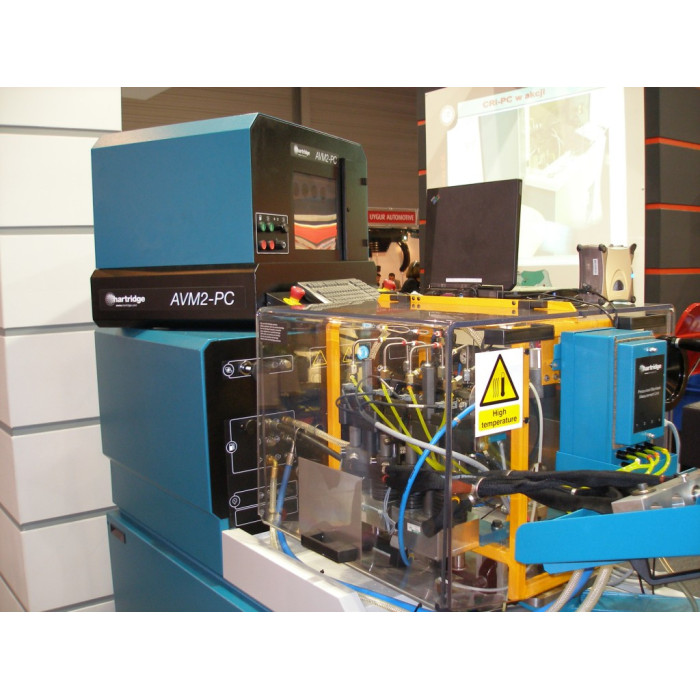

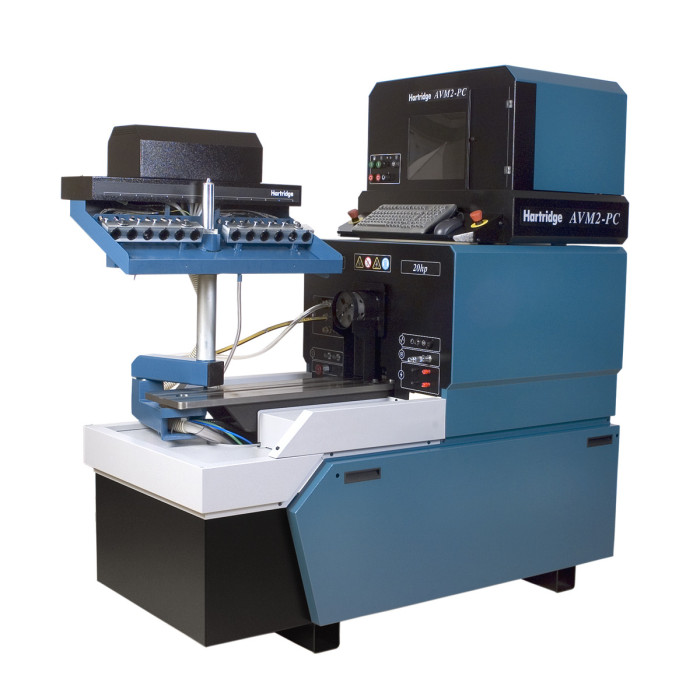

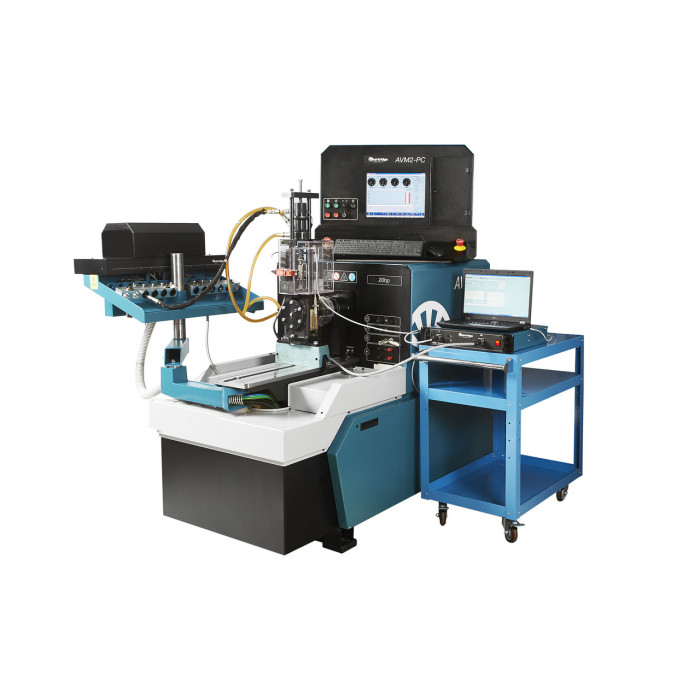

Диагностический стенд Hartridge для ТНВД

Диагностический стенд Hartridge это универсальное решение для профессиональной диагностики топливной аппаратуры. Его архитектура, точные измерительные системы и программная гибкость делают его незаменимым инструментом в мастерских, специализирующихся на ТНВД, Common Rail и насос-форсунках. Благодаря поддержке ведущих производителей и возможности расширения, Hartridge остаётся на передовой технической мысли в области дизельной диагностики.

АРХИТЕКТУРА И СИСТЕМНЫЕ КОМПОНЕНТЫ

Hartridge построен на принципах промышленной надежности и гибкости:

Промышленный компьютер стандарта PC с операционной системой Windows, обеспечивающий масштабируемость и поддержку стандартного ПО.

- Двигатель постоянного тока 20 л.с. (15 кВт) с высоким пусковым моментом, маховик 1.8 кг·м² для стабильного вращения.

- Без зазорная конструкция для точной передачи крутящего момента на испытываемый насос.

- 15-дюймовый TFT-дисплей для отображения операционных данных и параметров насоса в реальном времени.

- Поддержка обмена данными между стендами через сеть или модем для передачи тест-планов и результатов испытаний.

- Компактная конструкция по сравнению с аналогами.

УНИВЕРСАЛЬНОСТЬ И СОВМЕСТИМОСТЬ

Hartridge адаптируется под широкий спектр топливной аппаратуры:

ИЗМЕРИТЕЛЬНЫЕ И УПРАВЛЯЮЩИЕ СИСТЕМЫ

Стенд оснащён множеством точных систем контроля.

• Фазовый анализ с давлением до 80 бар
• Аналоговый регулятор скорости для плавного управления оборотами
• Два регулируемых выхода постоянного тока (0-24В; 3A)
• Измерение температуры возвратного топлива
• Цифровые измерители давления
• Кнопка проворота вала привода легкими толчками
• Охлаждаемый блок измерения
• Дополнительный разъем для внешнего калибратора и датчика начала впрыска

• Цифровая динамическая фазировка
• Цифровое измерение динамического установочного угла
• Цифровое динамическое измерение опережения впрыска
• Цифровое давление наддува
• Цифровое измерение хода рейки
• 12 или 8 цилиндровая система Advanced Video Metering

РАСШИРЕННЫЕ ИЗМЕРИТЕЛЬНЫЕ ОПЦИИ

Для углублённой диагностики доступны опциональные модули.

ПЕРЕХОДНЫЕ КОМПЛЕКТЫ И АДАПТЕРЫ

Hartridge предлагает специализированные адаптеры для различных систем.
