Назначение
DT Indicator, далее индикатор, служит для измерения перемещения хода клапана опережения, PE и VE или рейки рядного топливного насоса. Индикатор отображает перемещение с шагом измерения от 0.01-1мм.
Комплект поставки
В комплект поставки входит:

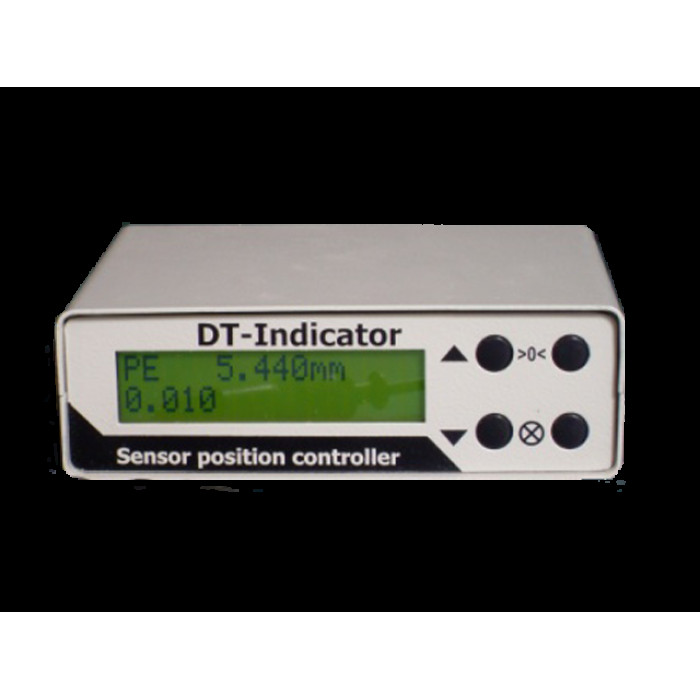

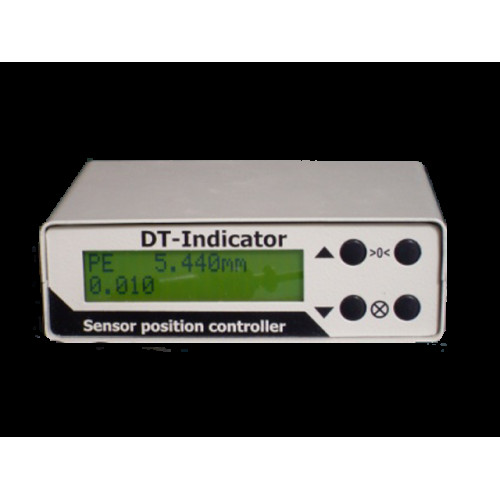

• Контроллер индикатора «DT Indicator»-1 шт;

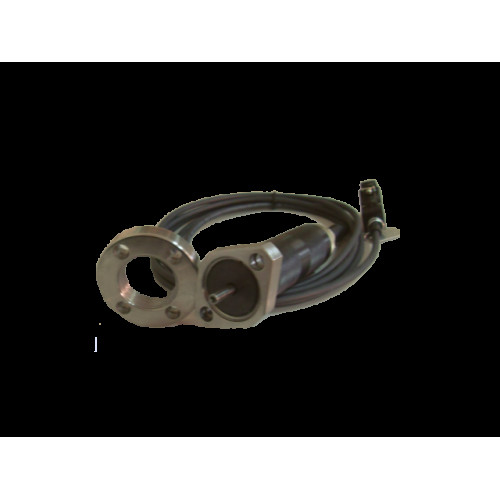

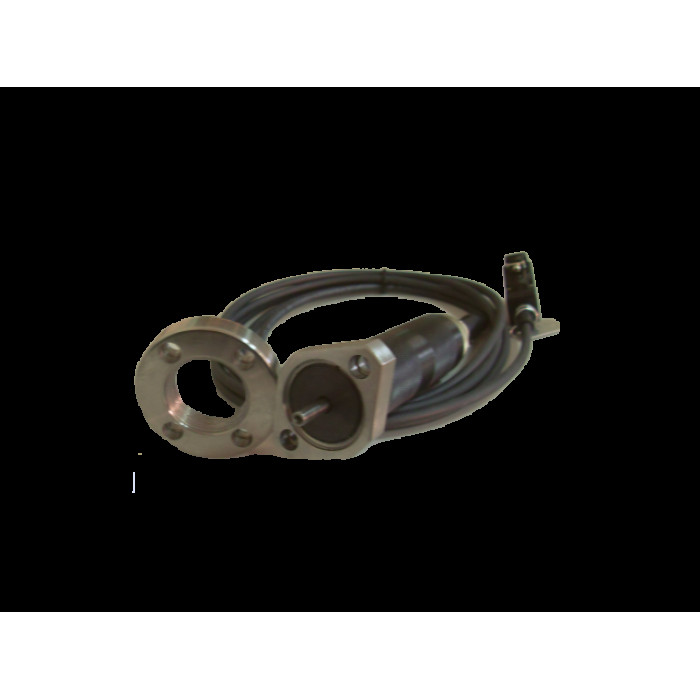

• Датчик для насосов РЕ-1 шт.

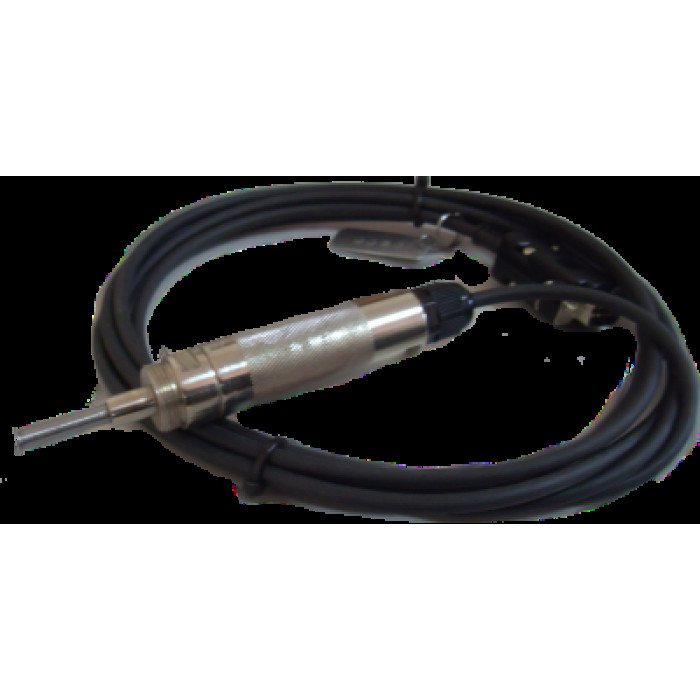

• Датчик для насосов VE -1 шт.
• Переходники для датчика VE-2 шт
Порядок подключения
Подключите соответствующий датчик (PE VE) к контроллеру индикатора, включите индикатор.
Тип датчика определяется автоматически.
Верхней правой кнопкой (>0<), при ее длительном нажатии устанавливается 0, в любом положении датчика
Длительное нажатие нижней левой ― входит в меню выбора шага измерения от 0.01-1мм.
Выбор шага измерения кнопками вниз/вверх.
При каждом нажатии нижней правой кнопки записывается текущее показания индикатора.Всего 8-мь записей. Потом кнопками вниз/вверх просматриваем их. Это сделано для удобства, например выполнение пунктов тест-плана.
Основные | |
---|---|
Производитель | Dieselland |
Гарантийный срок | 12 мес |
Напряжение питания | 220 В |
Страна производитель | Эстония |
Пользовательские характеристики | |
Потребляемая мощность | 11 Вт |
Ход измерительного элемента датчика VE | 15,5 мм |
Шаг измерения | 0,01-1 мм |
Ход измерительного элемента датчика РЕ | 23,4 мм |
Масса | 1,4 кг |
