Ремонт и продажа ТНВД

Технические аспекты ремонта и продажи дизельных ТНВД

Топливный насос высокого давления (ТНВД) важнейший компонент топливной системы дизельного двигателя, обеспечивает создание и поддержание необходимого высокого давления топлива для точного и своевременного впрыска. Основная задача заключается в формировании и поддержании заданного уровня высокого давления топлива, что обеспечивает точное и своевременное впрыскивание топлива через форсунки в камеры сгорания.

Точные параметры работы ТНВД такие как давление, производительность и дозировочные характеристики напрямую определяют мощностные показатели двигателя, экономию топлива, а также степень соответствия экологическим требованиям по эмиссии вредных веществ.

ТНВД системы Common Rail (CR):

• Принцип действия: Обеспечивает нагнетание топлива в общую топливную рампу (аккумулятор высокого давления), где поддерживается стабильное давление независимо от режима работы двигателя. Это позволяет равномерно подавать топливо к форсункам в необходимом количестве и в заданное время.
• Управление впрыском: Электронный блок управления (ЭБУ) осуществляет точную регулировку момента начала впрыска и его продолжительности. Для этого сигналы посылаются на электромагнитные или пьезоэлектрические клапаны форсунок, обеспечивая высокоточный контроль параметров впрыска.
• Рабочее давление: До 2500 бар и выше, что способствует более эффективному распылению топлива и снижению выбросов.
• Область применения: Используются в современных дизельных двигателях легковых и коммерческих транспортных средств, обладающих системами впрыска типа Common Rail.

ТНВД системы с насос форсункой (Unit Injector, UI / Unit Pump, UP):

• Принцип действия: Объединение функций нагнетания и впрыска в едином узле, установленном на головке блока цилиндров. Привод плунжера от кулачка распределительного вала двигателя.
• Управление впрыском: ЭБУ управляет электромагнитным клапаном насос форсунки, определяя момент и продолжительность впрыска.
• Рабочее давление: До 2000 бар.
• Применение: Ряд моделей дизельных двигателей легкового и грузового автотранспорта.

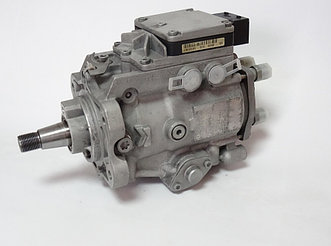

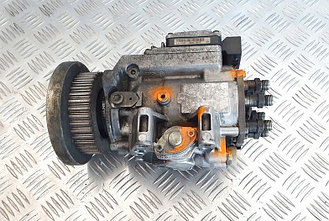

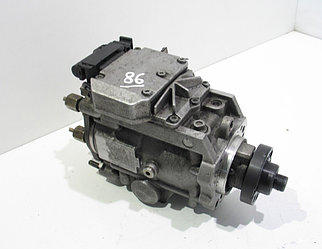

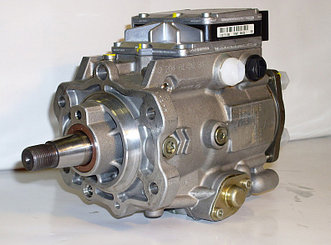

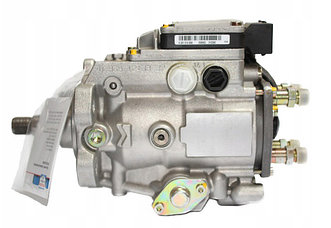

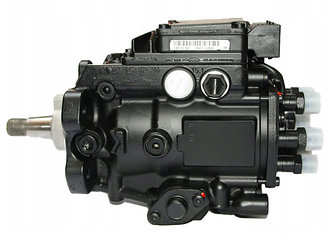

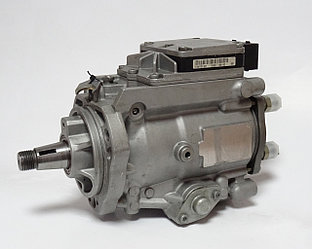

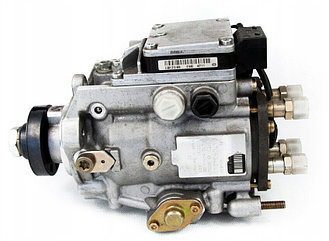

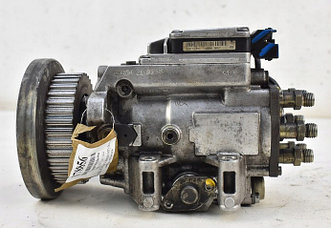

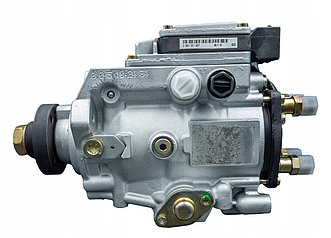

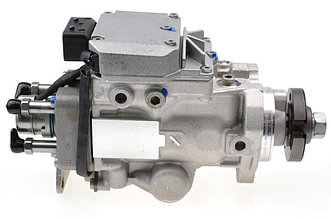

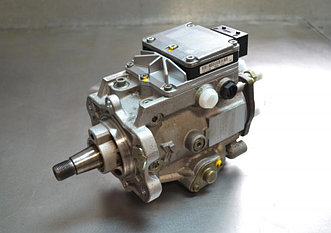

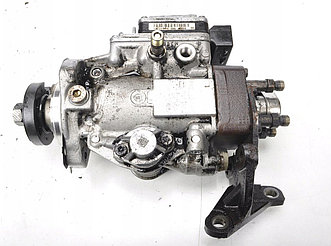

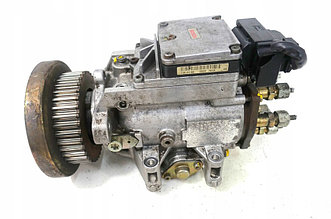

Распределительные ТНВД (Rotary Distributor)

• Принцип действия: В конструкции используется один вращающийся плунжер, который по очереди обслуживает все цилиндры двигателя. Он распределяет топливо через радиальные отверстия в корпусе, направляя его по топливопроводам высокого давления к соответствующим форсункам.
• Управление впрыском: Точность регулировки объема и момента впрыска достигается за счёт механического (центробежного регулятора) или электронного регулятора. Эти устройства воздействуют на ход дозирующей муфты или регулируют скорость вращения вала насоса, что обеспечивает контроль параметров впрыска.
• Рабочее давление: Максимально достигает 1500 бар.
• Область применения: Используются в устаревших моделях дизельных двигателей. Несмотря на свою технологическую устарелость, такие ТНВД еще эксплуатируются на различных транспортных и промышленных установках.

Ключевые эксплуатационные характеристики ТНВД:

• Максимальное рабочее давление: Определяет степень распыления топлива, эффективность сгорания, мощность двигателя и уровень выбросов.
• Производительность (подача): Объем топлива, подаваемого к форсункам в единицу времени. Влияет на мощность и топливную экономичность двигателя.
• Механический/Гидравлический КПД: Отношение полезной гидравлической мощности насоса к мощности, затрачиваемой на его привод. Влияет на тепловыделение и износ узла.
• Надежность и ресурс: Определяется стойкостью конструкции к эксплуатационным нагрузкам (температура, вибрация, абразивный износ, кавитация), качеством материалов и точностью изготовления.

Основные производители ТНВД:

• Caterpillar (CAT): Специализация на ТНВД для тяжелой техники и промышленных дизелей (строительная, горнодобывающая, энергетическая отрасль).
• Robert Bosch GmbH (Bosch): Ведущий мировой поставщик ТНВД (особенно систем CR и распределительных) для легкового и коммерческого транспорта.
• Denso Corporation: Крупный производитель ТНВД и компонентов систем впрыска для автомобилей азиатского производства.
• Delphi Technologies (BorgWarner): Поставщик ТНВД и систем впрыска для широкого спектра автопроизводителей.
• Siemens AG (VDO): Разработчик и производитель электронных компонентов и ТНВД для систем впрыска.

Диагностика неисправностей ТНВД

Диагностика неисправностей топливного насоса высокого давления (ТНВД) включает выявление следующих симптомов и признаков неисправности:

• Значительное снижение мощности двигателя;
• Повышенный расход топлива при нормальных режимах работы;
• Повышенная дымность выхлопа, проявляющаяся в виде черного, белого или сизого дыма;
• Неустойчивая работа на холостом ходу, проявляющаяся провалами и нестабильной работой при разгоне;
• Трудности с запуском двигателя в холодных или сложных условиях;
• Аномалии акустического характера в зоне насосного блока (шум, свист);
• Регистрация ошибок системы электронного управления (ЭБУ), связанных с топливоподачей;
• Визуальное обнаружение утечек топлива из корпуса ТНВД или соединительных элементов.

Ремонт ТНВД это высокотехнологичный процесс, требующий проведения на специализированном оборудовании, наличия квалифицированных специалистов и строгого соблюдения правил чистоты и безопасности.

Основные этапы ремонта:

• Диагностика:
  1. Проверка рабочих параметров насосов на стендовых установках (выходная производительность, давление, балансировка подачи по цилиндрам);
  1. Анализ данных системы ЭБУ;
  1. Визуальный осмотр и дефектовка.

• Демонтаж:
  1. Снятие ТНВД с двигателя с применением специализированных инструментов;
  1. Герметизация топливных магистралей для предотвращения попадания загрязнений и утечек.

• Разборка:
  1. Разбор внутренней конструкции узла в условиях чистого помещения при помощи спец инструмента.

• Дефектовка:
  1. Очистка деталей и узлов;
  1. Контроль геометрии и состояния рабочих поверхностей (плунжеры, клапаны, кулачковые шайбы и валы);
  1. Проведение измерений износа подшипников и уплотнений.

• Замена компонентов:
  1. Установка новых оригинальных или сертифицированных запасных частей (ремкомплектов), соответствующих техническим требованиям.

• Сборка:
  1. Точная сборка узла с соблюдением технологических моментов затяжки и регулировочных параметров.

• Стендовая регулировка и тестирование:
  1. Проверка характеристик на диагностическом стенде (давление, производительность, момент впрыска);
  1. Гидравлические испытания для подтверждения соответствия техническим стандартам.

• Установка и запуск:
  1. Монтаж ТНВД на двигатель;
  1. Прокачка топливной системы;
  1. Проверка работы двигателя на всех режимах, устранение утечек, при необходимости повторная настройка.

Наша организация предоставляет полный комплекс услуг:

• Диагностику: Использование современного диагностического оборудования и сканеров для определения причины неисправности;
• Профессиональный ремонт: Выполнение квалифицированными специалистами с опытом работы с широким спектром производителей и моделей ТНВД;
• Обеспечение запчастями: Использование оригинальных и сертифицированных запасных частей, ремкомплектов ведущих брендов (Bosch, Denso, Delphi, Siemens, CAT и др.);
• Гарантийное обслуживание: Предоставление гарантии на произведённые ремонтные работы и установленные компоненты;
• Поставка новых и восстановленных ТНВД: Агрегаты в наличии на складе или под заказ с подтвержденными техническими соответствиями;
• Консультационная поддержка: Технические рекомендации по эксплуатации, диагностике и сервисному обслуживанию топливных систем.
