Монтируется на любой стенд ТНВД и СR. Позволяет измерять наливы Форсунок , Насос-Форсунок, ТНВД рядного типа.
Flow Meter. DT предназначен для автоматизации электронного измерения объема тестовой жидкости при проверке производительности всех видов топливной аппаратуры (форсунок, насос форсунок, некоторых насосов).
Flow Meter. DT способен производить измерение до 8 потоков тестовой жидкости (4 каналов подачи и 4 каналов обратки).

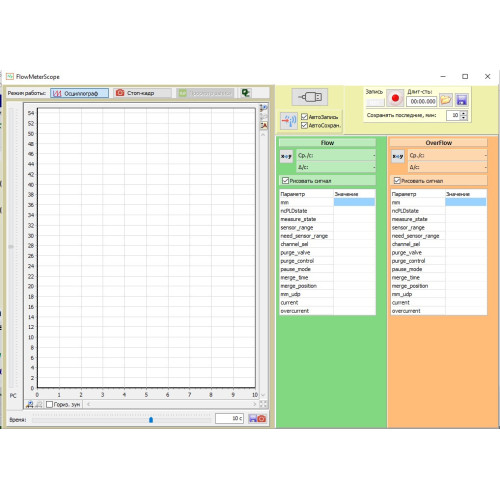

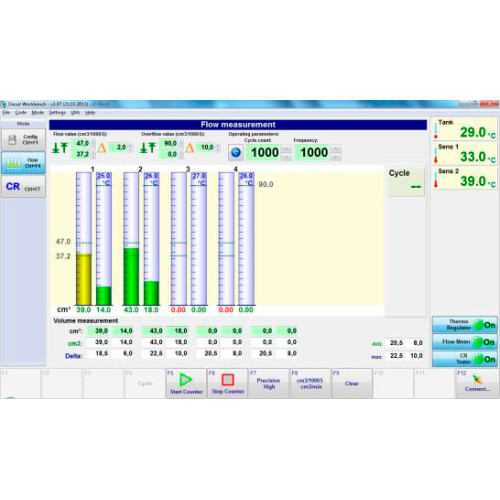

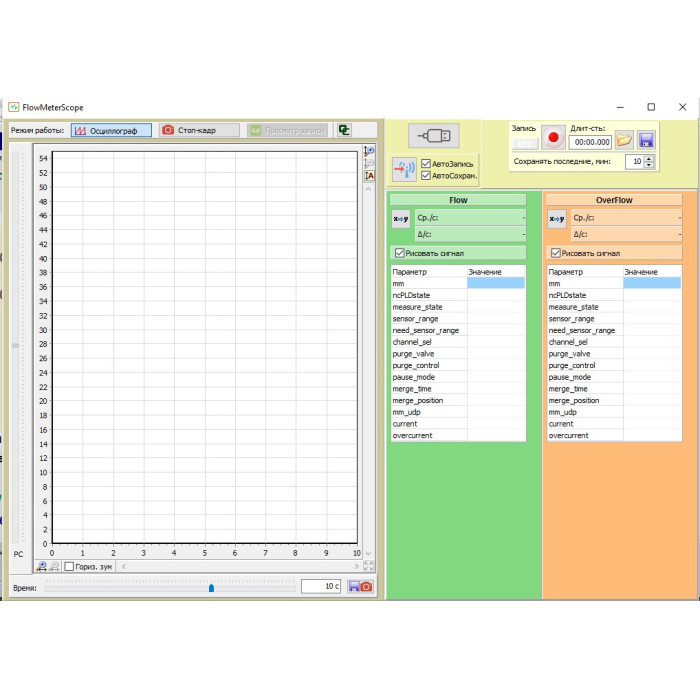

Управление системой, калибровка измерения осуществляется при помощи компьютера и полностью автоматизировано.
За счет конструкции обслуживание (чиска) системы измерения не занимает много времени и не требует присутствия
специалиста сервисной службы Dieselland. (инструкция по обслуживанию во вложении).Фирма-изготовитель при разработке
данного оборудования преследовала цель возможности самостоятельного обслуживания специалистами предприятия,в эксплуатации которого находиться это оборудование.
Так же система оснащена температурными датчиками на каждый канал, информация отражается в тест планах, что значительно
улучшает качество проведения тестов.

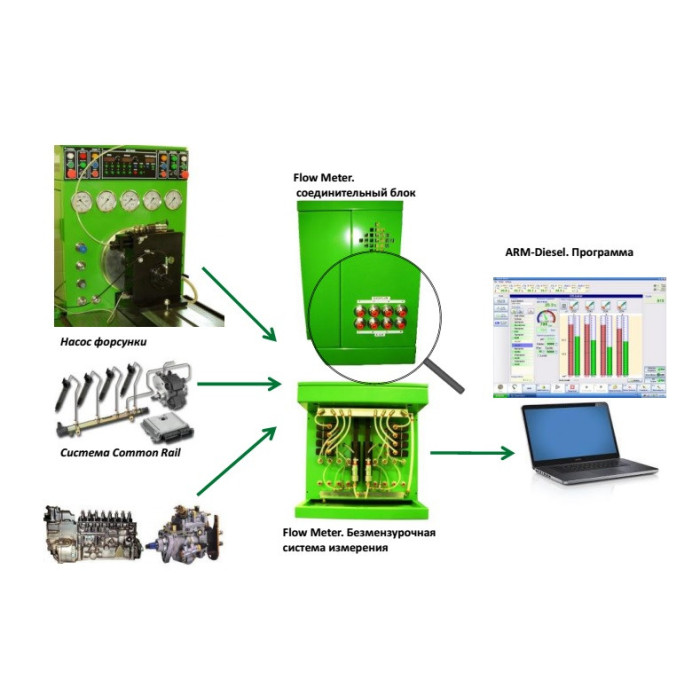

Безмензурочная (электронная) система измерения может поставляться как в составе готового стенда, так и для модернизации
уже имеющегося оборудования (стендов)
Описание:

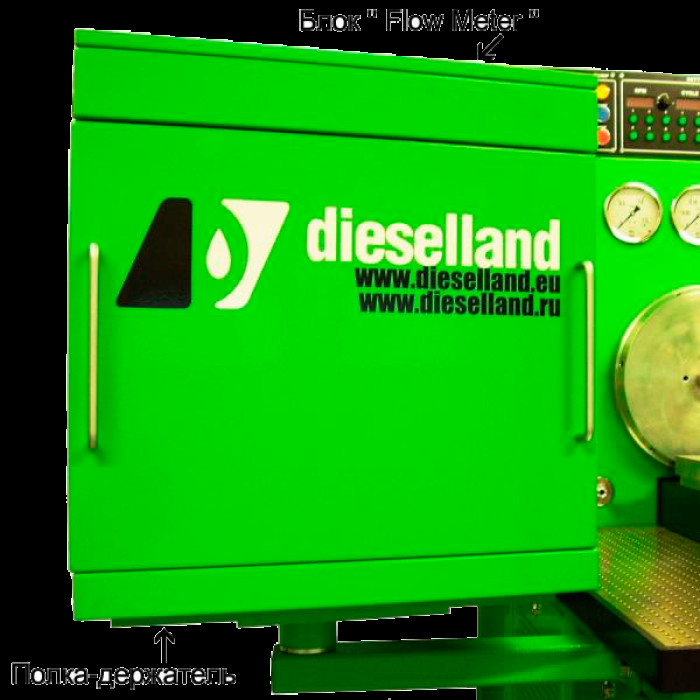

На задней стенке расположены фильтрующие многоразовые элементы (по одному на каждый канал) и вентиляторы для охлаждения тестовой жидкости, которая подается в измерительный модуль. На входе в каждый измерительный модуль
установлен датчик температуры Т5, Т6, которые измеряет температуру поступающей жидкости. Эта температура отображена в программе. Плата управления измерения дозировки с блоком питания находится в верхней части блока. Так же, при необходимости, возможно подключить температурный датчик на каждый вход измерительной системы.
Гидравлическое подключение форсунок или насосов осуществляется с помощью быстросъемных переходников и тефлоновых трубок диаметром 6 мм к соответствующим входам измерительного блока. Входа расположены на боковой стенке измерительного блока. При необходимости возможно переставить входа измерительной системы на правую или левую сторону измерительного блока После подключения к измерительному блоку необходимо убедиться в герметичности гидравлических соединений. Точность измерений не будет обеспечена из-за возможных протечек тестовой жидкости
Програмное обеспечение поставляется в комплекте.
Кронштейн крепления OS.55-01 поставляется отдельно и в комплект не входит.
Существует 2 исполнения -
1.Блок измерения на 8каналов (Common Rail, VE, PE, UIS/UP)
2.Блок измерения на 2канала (Common Rail,UIS/UP)
Основные | |
---|---|
Производитель | Dieselland |
Гарантийный срок | 13 мес |
Напряжение питания | 220 В |
Количество проверяемых форсунок | 4 |
Страна производитель | Эстония |
Пользовательские характеристики | |
относительная погрешность измерения от 0,15 мм3 до 85мм3 | не более 1% (легковые автомобили) |
частота подачи импульсов открытия форсунки | 60 – 1500 мин-1 |
относительная погрешность измерения от 0,15 мм3 до 400мм3 | более 1,5% (грузовые автомобили и спецтехника) |
разрешающая способность блока измерения | 0,1 мм3 / 1 цикл (впрыск) |
