Загрузка стандартных тест-планов:

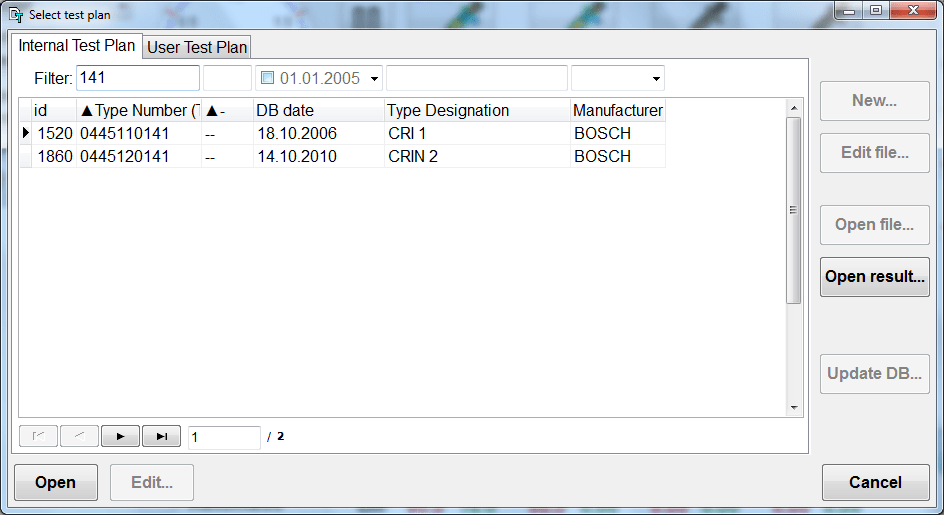

Рисунок 1. Выбор стандартных тест-планов
Как показано на рисунке, для удобного поиска тест-плана можно использовать поля ввода «Filter».
Например, для поиска по номеру в соответствующее поле вода ввести полный номер, либо частично, в таком случае вместо пропущенных символов ввести символ «*» или «?». На рисунке введен фильтр номера «*020», в результате отобразятся только те номера, которые заканчиваются на «020».
Пользователь также имеет возможность вводить тест-планы самостоятельно. Для этого нужно переключиться на закладку «User Test Plan» (см. рисунок 2).

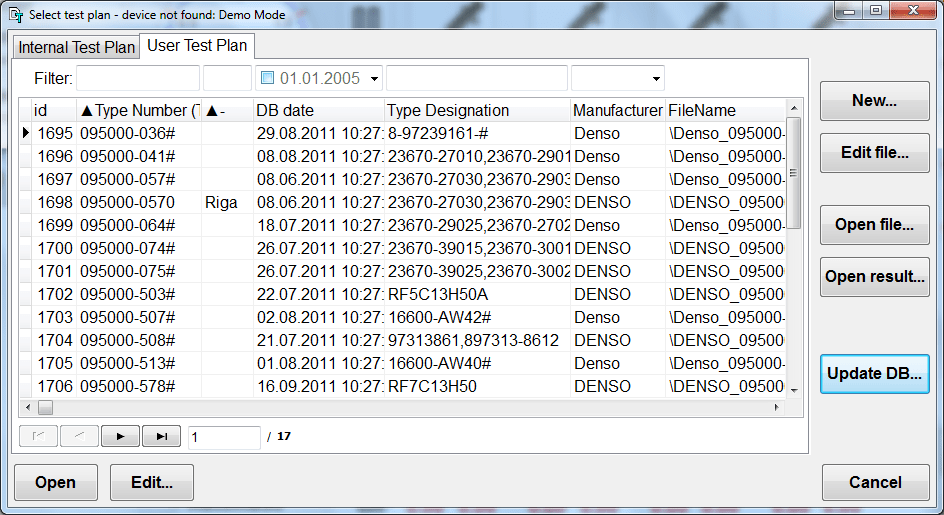

Рисунок 2. Пользовательские тест-планы
Рисунок 3. Редактор тест-планов
В этом режиме доступы команды редактирования, создания новых тест-планов. По умолчанию новые тест-планы сохраняются в подкаталоге «UserTP_CR», который находится в корневом каталоге программы «Diesel Workbench», в таком случае они буду отображаться в таблице. Кнопка «Update DB» выполняет обновление списка. Если файл находится в другом каталоге, то его можно открыть нажав кнопку «Open file».
В редакторе тест-планов указываются основные параметры форсунки: номер, тип, производитель и точки тестирования. Для каждой точки тестирования вводится основные параметры сигнала: давление, длительность импульса, частота импульсов, а также название точки время теста, температура тест-жидкости. Указывается допустимый диапазон пролива «Flow» и «обратки» – «Owerflow». Указывается среднее значение и разброс, либо минимальная и максимальная граница.
