Настройка термоконтроллеров

Настройка термоконтроллеров

17.09.18

Программа «Diesel Workbench» поддерживает несколько приборов, которые позволяют измерять и отображать температуру, давление, выполнять регулировку температуры.

Команды настройки вызываются из меню «Settings». Для вызова настроек – прибор должен быть подключен и активизирован в программе «Diesel Workbench».

Измеренные значения температуры, давления, состояния дискретных входов, состояние выходных управляющих реле – отображаются в верхней части главного окна программы. Значения показываются в виде индикаторов, которые могут отображаться в различной графической или в цифровой форме с различными подписями, названиями, единицами измерения. Настройки внешнего вида индикаторов хранятся в отдельном конфигурационном файле и могут быть настроены под конкретную конфигурацию стенда.

Набор индикаторов зависит от активизированных приборов, подключенных к ПО «ARM Diesel»

Прибор «Digital Thermo Regulator».

Используется в стенде CR-Jet для регулировки температуры тестовой жидкости в баке.

Измеряет 5 каналов измерения температуры, вход от датчика уровня жидкости. 5-й канал используется для регулировки температуры.

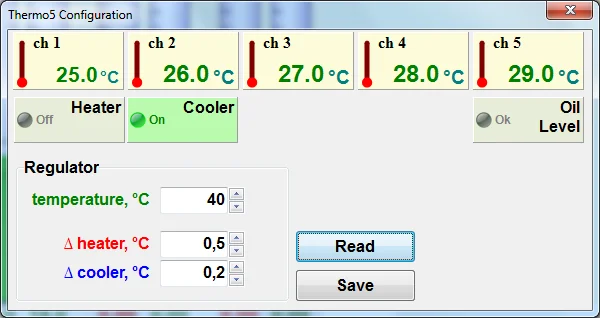

Рисунок 1. 5-ти канальный терморегулятор

Рисунок 1. 5-ти канальный терморегулятор

В окне настроек отображаются все измеренные температуры, состояние датчика уровня жидкости, состояние выходов управления нагревателем и охладителем.

Для регулятора указывается требуемая температура и гистерезис нагревателя и охладителя.

Кнопки «Read» и «Save» - соответственно, считывают и записывают текущие параметры регулятора

Прибор безмензурочного измерения налива «FlowMetter» может быть использован для измерения температуры.

Рисунок 2

Рисунок 2

Имеет 12 входных каналов измерения температуры. 6 и 12-й каналы и два регулятор задействованы для контроля температуры измерительного блока, остальные каналы могут использоваться для контроля температуры «подачи» и «обратки».

Кнопки «Read» и «Save» - соответственно, считывают и записывают текущие параметры регуляторов.
