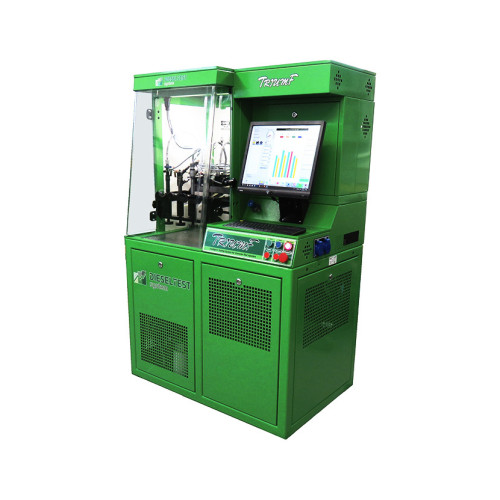

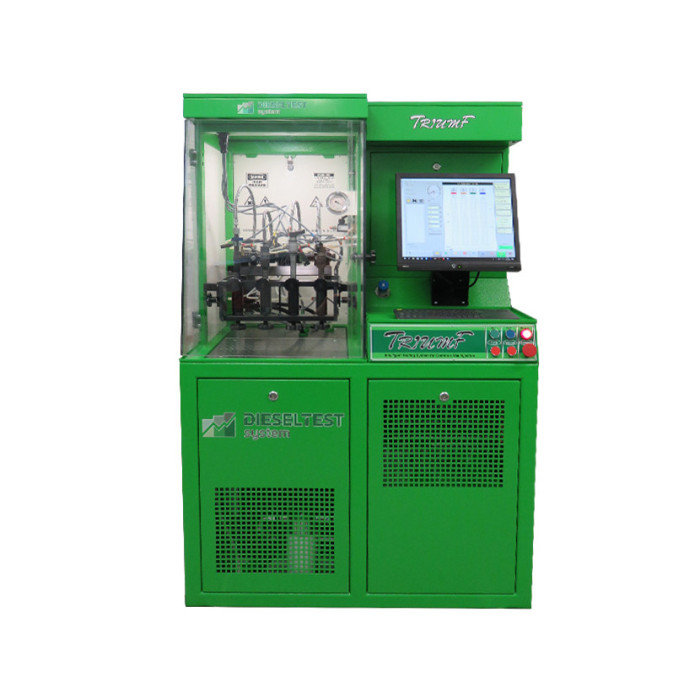

Стенд для форсунок Common Rail на 4 форсунки с кодированнием

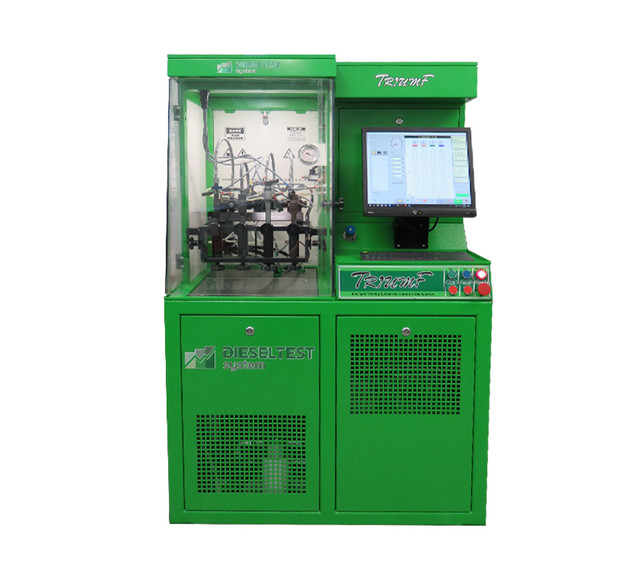

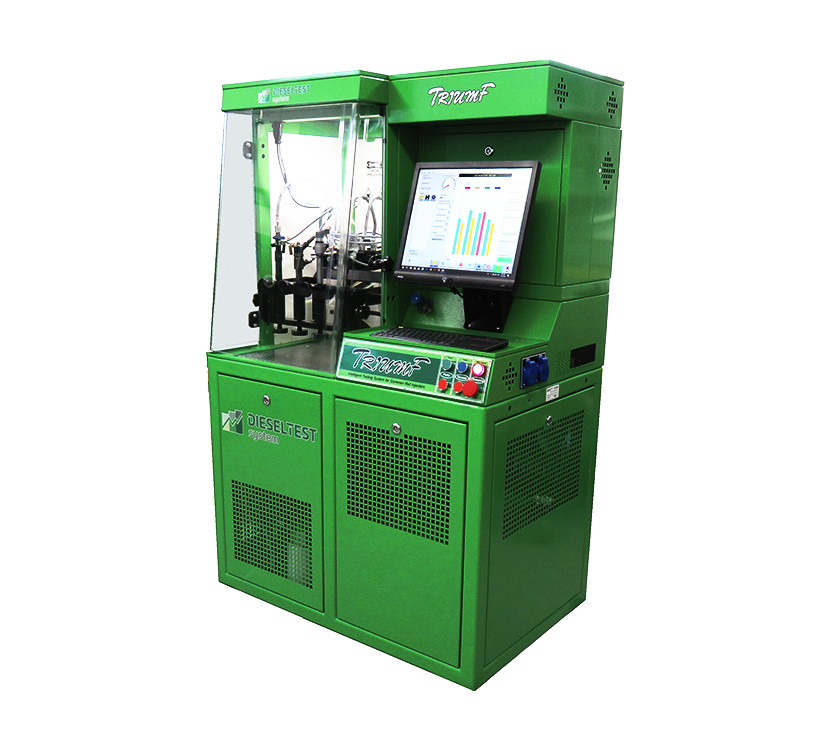

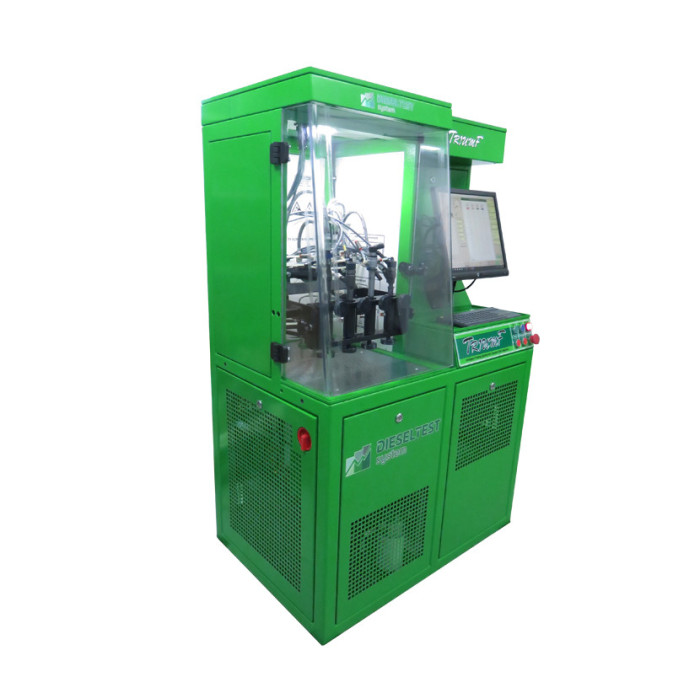

Стенд TRIUMF позволяет выполнять процедуры, связанные с испытаниями и проверкой форсунок системы Common-Rail различных производителей (Bosch, Denso, Delphi, VDO (Siemens) Cummins, Caterpillar, AZPI), устанавливаемых на дизельных двигателях легкой и средней автомобильной тяги, включая высокоскоростные двигатели легковых и грузовых автомобилей, автобусов,  сельскохозяйственных механизмов и тракторов, а также на спец. технике.

Конструкция стенда проверки CR и элементы его оборудования удовлетворяют требованиям международных норм с точки зрения статических и динамических параметров стандартов ISO 4008/1 и ISO 4008/2.

В качестве рабочей жидкости в стенде используется тестовая жидкость стандарта ISO 4113.  Источником высокого давления является топливный насос высокого давления (ТНВД), который имеет привод от асинхронного двигателя  4 кВт, 1500 об/мин. В качестве подкачивающего насоса используется шестеренчатый насос, интегрированный в корпус ТНВД и имеющий тот же привод.

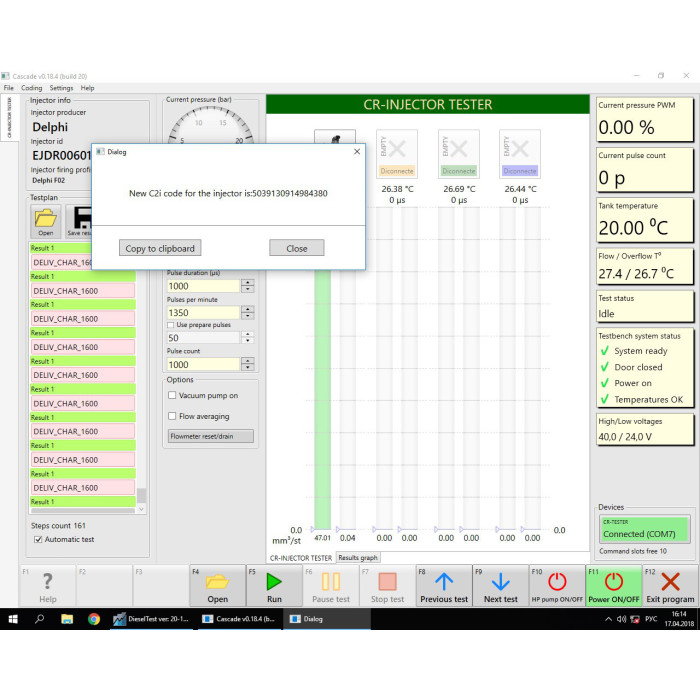

Стенды TRIUMF производятся с возможностью дооснащения программно- аппаратным комплексом для кодирования форсунок Bosch, Delphi, Denso.

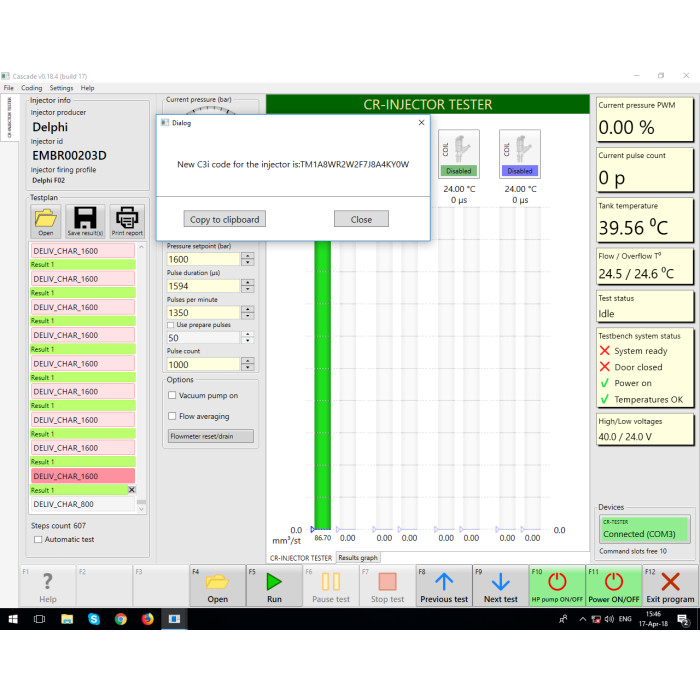

Для кодирования форсунок Delphi дополнительно устанавливается устройство, позволяющее создавать разрежение в магистрали обратного слива форсунки. В комплект устройства создающего разрежение входит шестеренчатый насос, трубка вентури и электродвигатель. Устройство устанавливается на перегородку, которая находится в нижней части стенда над холодильным агрегатом. Также в рабочей (испытательной) зоне справа вверху устанавливается манометр измеряющий разрежение с электроклапаном обеспечивающим доступ разрежения к форсунке. При этом разрежение регулируется краном-дросселем установленным под монитором слева. При кодировании форсунок Delphi в стенде TRIUMF применяется датчик определяющий  время начала впрыска.

Для термостабилизации тестовой жидкости в баке применяются:

• два радиатора с принудительным воздушным охлаждением для линии обратного слива из ТНВД и линии обратного слива из накопителя давления (рейла).
• независимый холодильный агрегат с воздушным теплообменником.
• трубчатый электронагреватель мощностью 1000 Вт

Рабочее давление до 1800 бар. Есть возможность увеличения рабочего давления до 2400 бар.

Стенд имеет электронную систему измерения с возможностью одновременной проверки 4х форсунок.

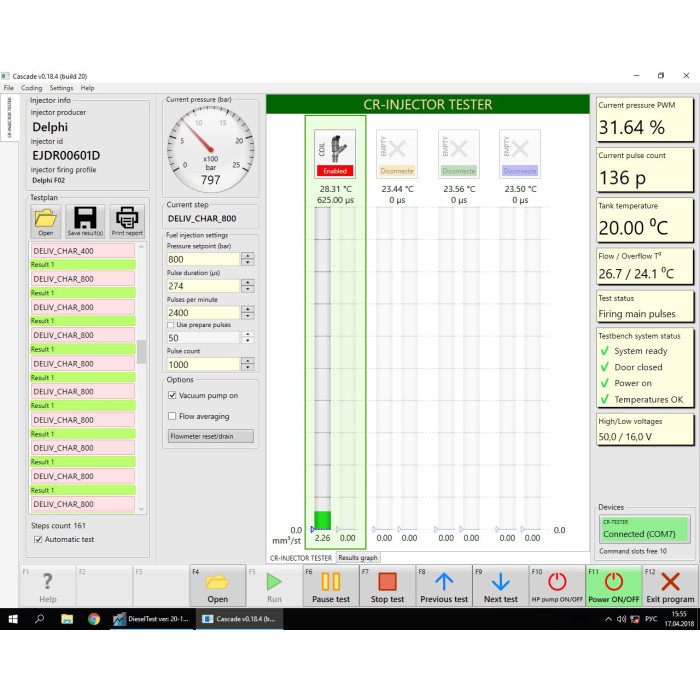

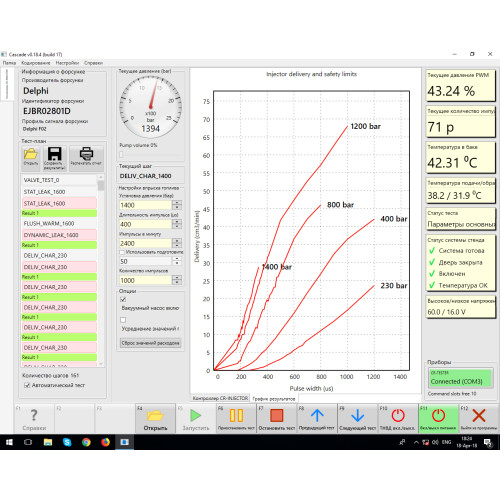

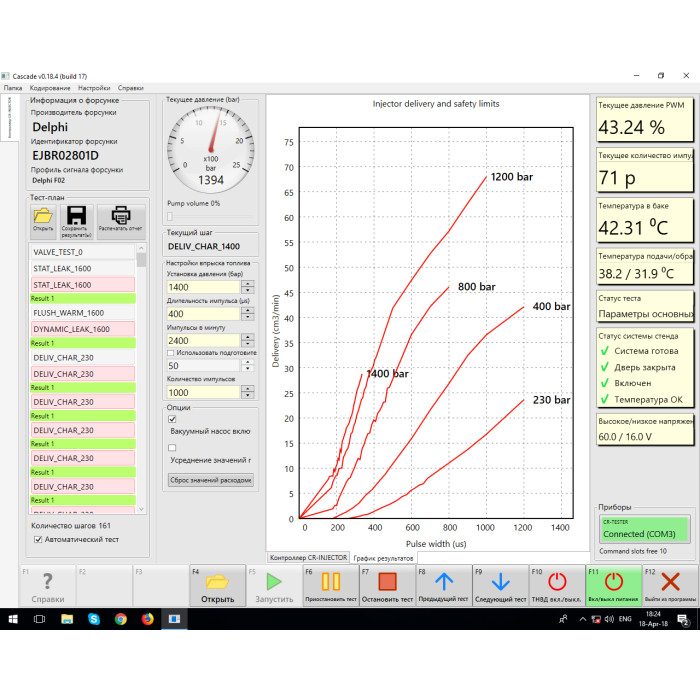

Программа с тест-планами входит в комплект поставки. Обновления ПО , включающие  новые тест-планы выходят два раза в год и предоставляются бесплатно.
