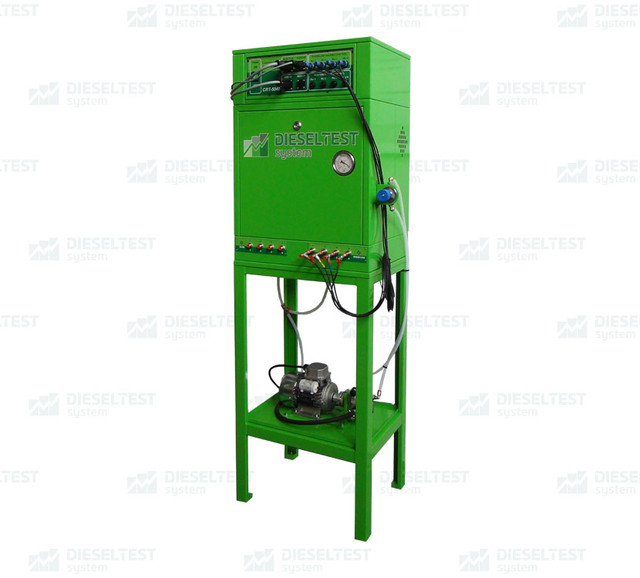

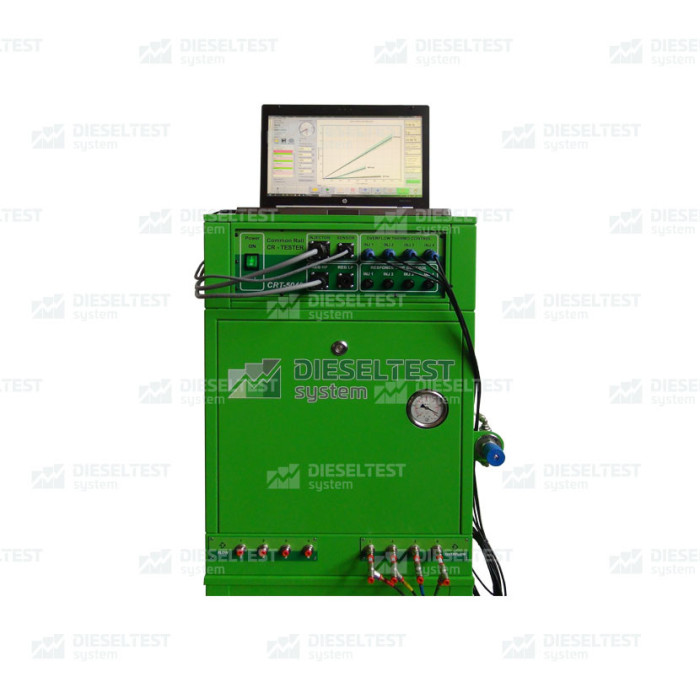

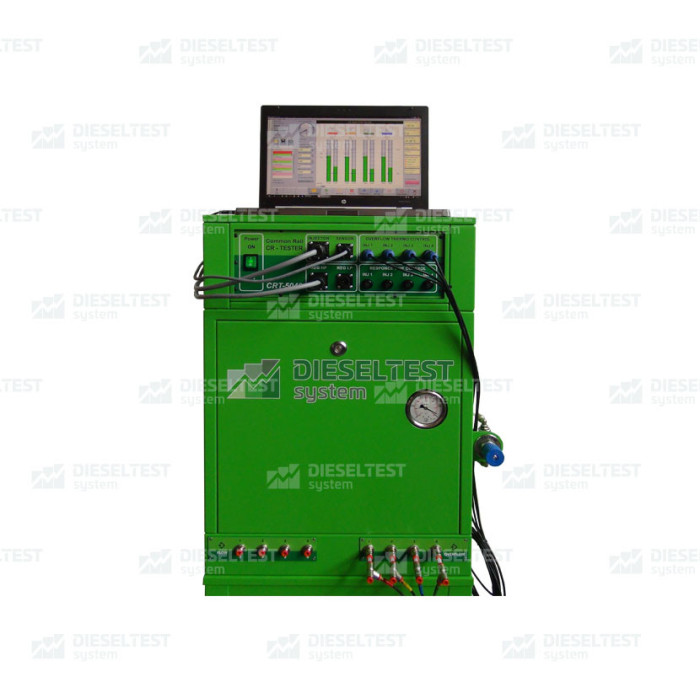

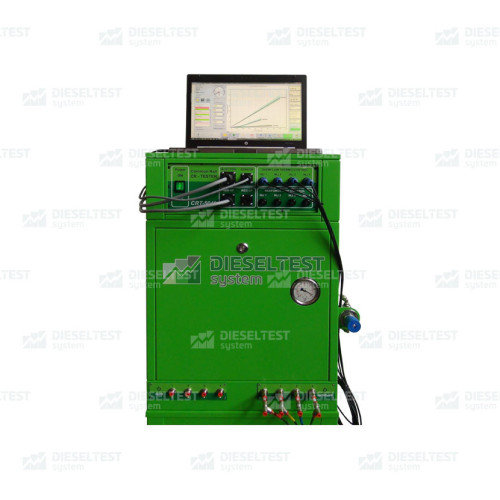

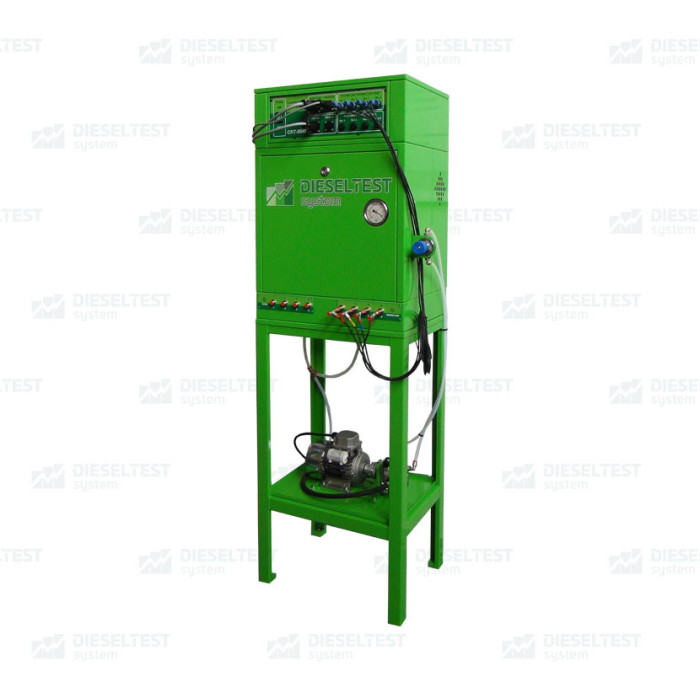

Тестер FLAGMAN Code для форсунок CR с электронной системой измерения на стойке с кодированием

Комплекс FLAGMAN Code предназначен для диагностирования форсунок системы CommonRail производства фирм Bosch, Denso, Delphi, Siemens VDO на стенде. Проверка форсунок обеспечивается за счет подачи управляющего сигнала от контроллера на испытываемые форсунки и поддержания требуемого давления в системе согласно выбранному тест-плану.

Комплекс обеспечивает:

• одновременное управление 1-4 форсунками;
• возможность присвоения кода коррекции форсункам BOSCH
• *возможность присвоения кода коррекции форсункам DELPHI
• *возможность присвоения кода коррекции форсункам Denso
• управление давлением в системе в ручном и автоматическом режиме;
• управление электромагнитными форсунками легковой серии с напряжения 14 В;
• управление электромагнитными форсунками грузовой серии с напряжения 28 В;
• управление пьезоэлектрическими форсунками;
• отключение управления в случае отсутствия защитного экрана в зоне испытания;
• управление останова привода стендового ТНВД после окончания теста;
• измерение температуры в баке;
• измерение температуры обратного слива форсунок;
• измерение времени начала впрыска;
• управление охладителем и нагревателем;
• управление измерением наливов подачи и обратного слива форсунок.
• *  Функции являются дополнительными опциями и в базовую вер

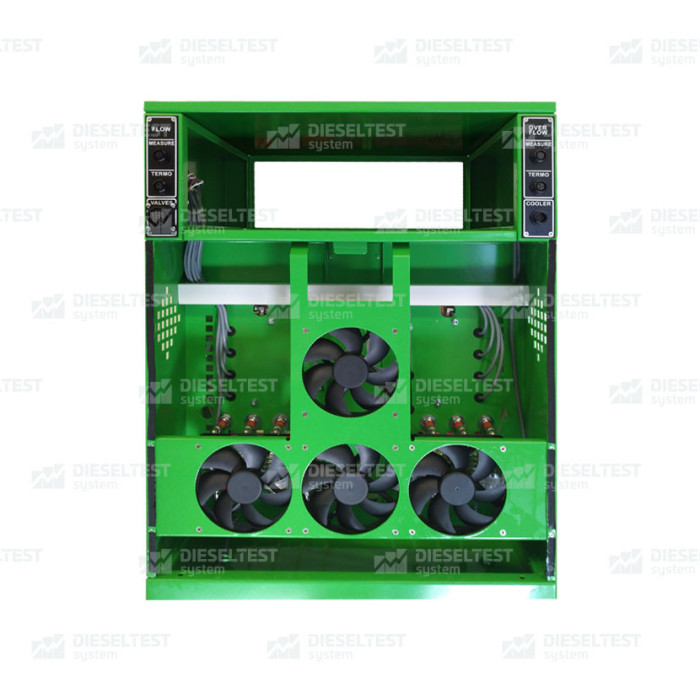

Комплект поставки FLAGMAN Code

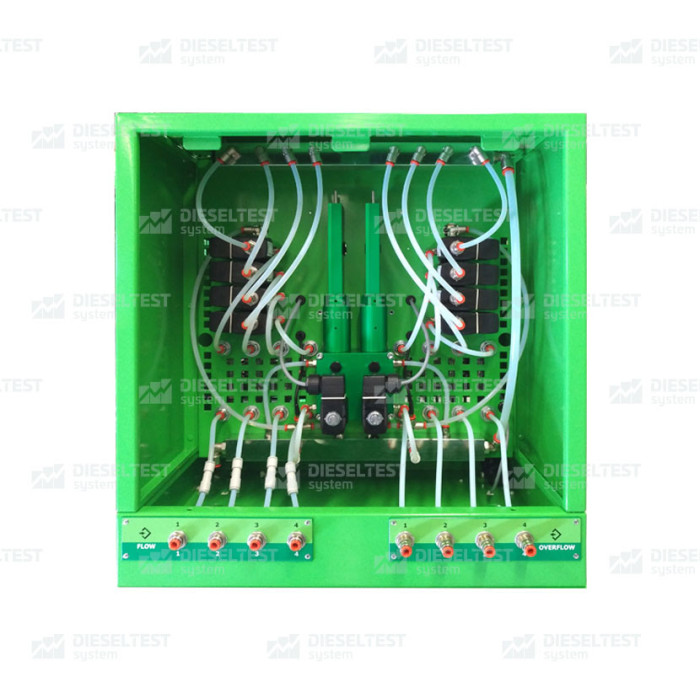

1. Блок измерения безмензурочный MUFI-CR    1 шт
2. Контроллер FLAGMAN CRT-5040    1 шт
3. Система создания вакуума    1 комплект
4. Датчик измерения начала впрыска    1 шт
5. ПО для кодирования DT-CODE DELPHI    C2i, C3i
6. ПО для кодирования DT-CODE BOSCH    в разработке
7. ПО для кодирования DT-CODE DENSO    в разработке
8. Паспорт. (тех. описание, инструкция по эксплуатации)    1 шт
9. Комплект соединительных кабелей для блока измерения MUFI-CR и контроллера FLAGMAN    1 комплект
10. Удлинитель для кабелей форсунок: гнездо «Injector» — 1.5м    1 шт
11. Кабель-переходник  для форсунок    1 шт
12. Кабель-переходник для регуляторов высокого давления    1 шт
13. Кабель-переходник для регуляторов низкого давления    1 шт
14. Кабель-переходник для датчика давления    1 шт
15. Кабель питания 220 В    1 шт
16. Разъёмы для самостоятельного изготовления кабелей в гнёзда: «Protection»,»Tank t C»,»Reg t C», «Cycle», «Pump», «Invertor», «Rpm»    1 комплект
17. Температурный датчик контроля температуры жидкости в баке: гнездо «Tank t C»    1 шт
18. Датчики температуры для измерения температуры обратного слива ТЖ    4 шт
19. Герконовое реле для подключения защитного экрана: гнездо «Protection»    1 шт
20. Предохранитель 3 А    1 шт
21. Соединительные трубопроводы    1 комплект
22. Совместимое оборудование и оснастка
23. Накопитель давления на 1-3 регулятора    1 шт
24. Регулятор давления 1-3 шт    1-3 шт
25. Датчик давления    1 шт
26. Предохранительный клапан    1 шт
27. Манометр высокого давления    1 шт
28. Держатель форсунок с кронштейном    1 шт

Программное обеспечение «CASCADE» позволяет проводить автоматизированное  управление стендом.

С помощью программного обеспечения «CASCADE» подключается  контроллер «CR—Injector-Tester». Контроллер «CR—Injector-Tester» предназначен для подачи программируемых сигналов управления регуляторами давления испытательной системы и форсунок системы CommonRail.

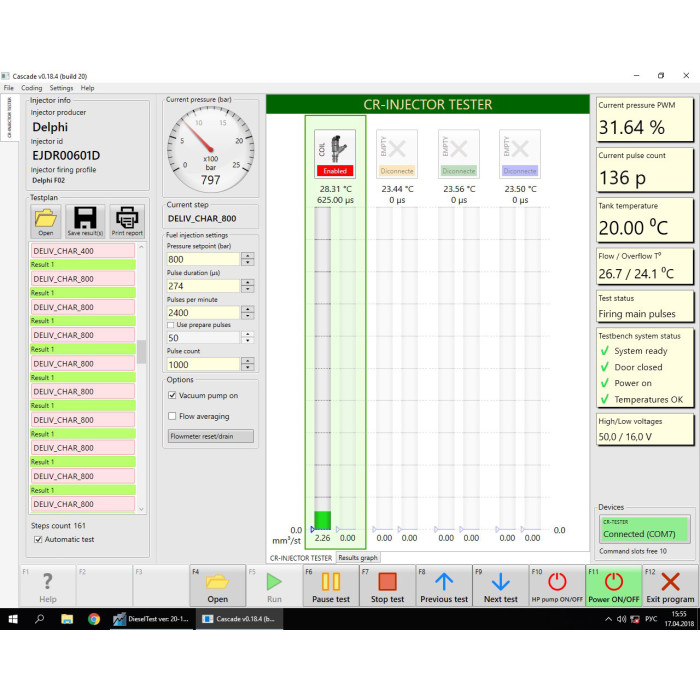

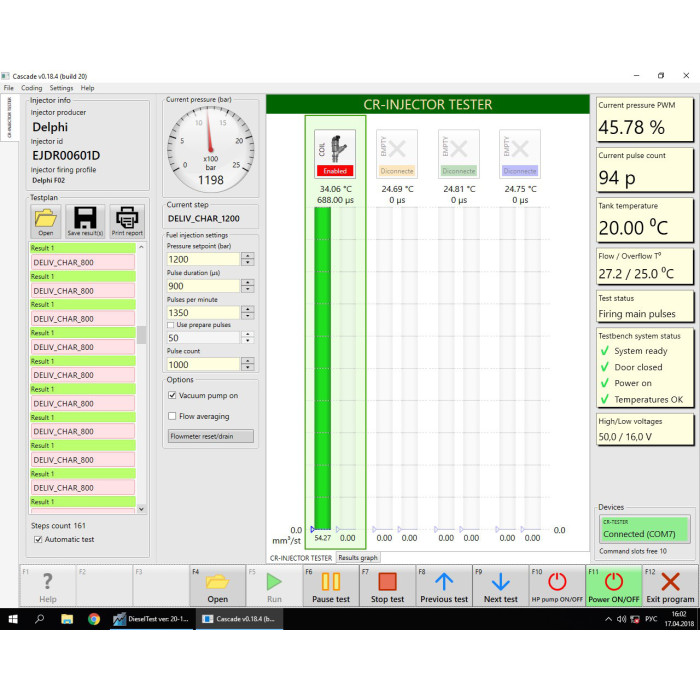

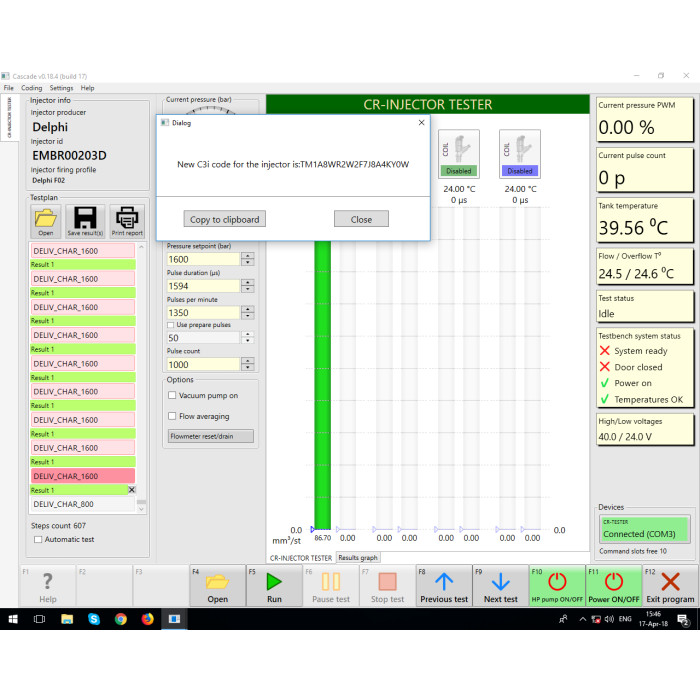

Основное окно-вкладка режима «CR-Injector-Tester»

1.Меню.

2.Вкладка выбора режима «CR-Injector-Tester».

В вкладке режима «CR-Injector-Tester» располагаются:

3.Блок “Injector Info” (информация о форсунке).

4.Блок “Testplan” (тест-план).

4.1 Кнопки работы с файлами и вывода на печать:  “Open”, “Save”, “Print report”

4.2 Поле для отображения этапов тест-плана (находится под кнопками 4.1)

4.3 Чек-бокс “Automatic test”.

5.Блок манометра “Current pressure (bar)”.

6.Блок параметров “Fuel Injection settings” (параметры впрыска топлива).

6.1 Поле “Pressure setpoint (bar)” – давление впрыска

7.Вкладка “Tester” – отображение виртуальных мензурок и параметров.

8.Визуальные панели индикаций.

9.Блок “Connected Devces” отображающий подключение устройств.

10.Функциональные кнопки ПО «CASCADE» – F1…F12.

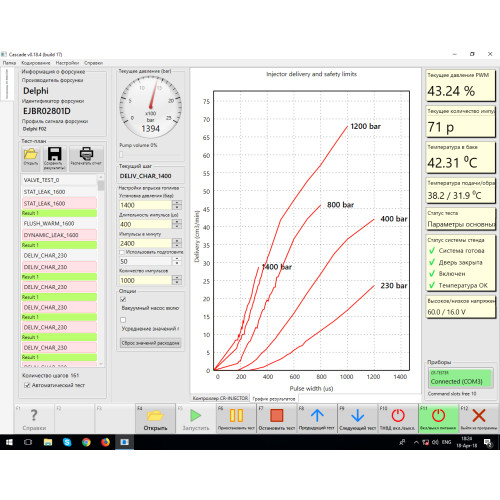

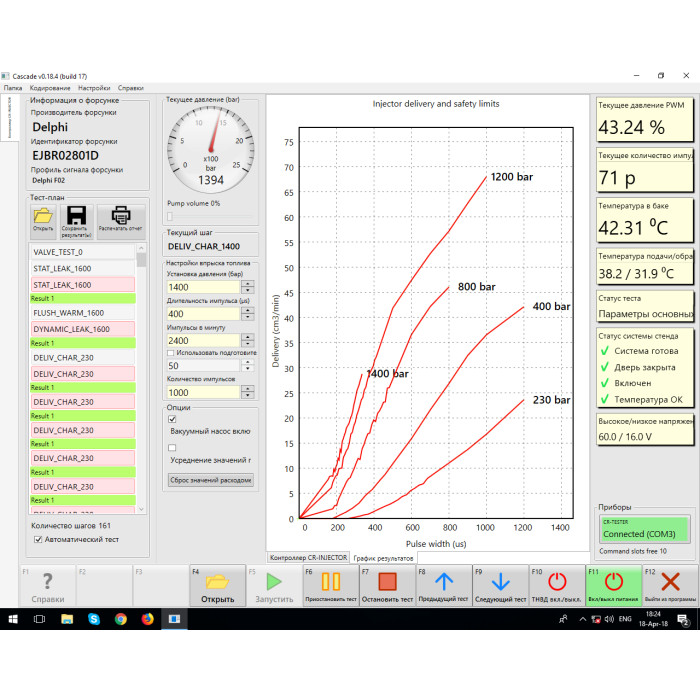

Для кодирования форсунок необходимо получить результаты теста. Для этого надо выбрать из списка тест-планов интересующий нас тест по номеру  форсунки DELPHI. Открыть в режиме «Code with user target» или «Code with factory target». После окончания теста-плана можно посмотреть график и при необходимости улучшить результаты.

На графике слева не корректный результат. На графике справа корригированный результат.
