Универсальный адаптер грузовых форсунок CR

Универсальный зажим для подключения к стенду для проверки форсунок подачи и обратного слива форсунок Common Rail ,заменяет весь список адаптеров для форсунок  к грузовым автомобилям и спец. технике с углами подвода 0⁰, 4⁰ и 13⁰

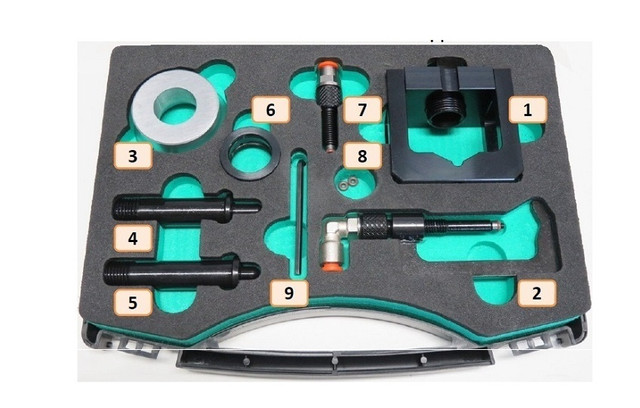

Комплект включает :
1. DL-CR 30219 Корпус адаптера
2. DL-CR 50035 Скоба-держатель со штуцером и фитингом для обратного слива
3. DL-CR 30419 Насадка для обратного слива форсунок CR Delphi Smart
4. DL-CR 30238 Штуцер удлинённый для подключения подачи
5. DL-CR 30225 Штуцер стандартный для подключения подачи
6. DL-CR 30661 Насадка для обратного слива форсунок CR Bosch 0445120147, 0445120098
7. DL-CR 30269 Штуцер с фитингом для обратного слива форсунок Delphi Smart, Denso, Bosch
0445120147, 0445120098.
8. D-27-200078 Уплотнительное кольцо для штуцера обратного слива (2шт).
9. Ключ шестигранный на 3 мм.

Установка в адаптер форсунки Bosch 0445120218 с прямым подводом « 0°».
Используется:
Примеры использования универсального адаптера DL-CR 50013.
Раздел 2. ОБОРУДОВАНИЕ и ИНСТРУМЕНТ
для ремонта форсунок и насосов системы Common Rail.
• корпус адаптера DL-CR 30219 (широкой полкой в сторону распылителя);
• штуцер стандартный DL-CR 30225 для подключения подачи;
• скоба-держатель со штуцером и фитингом DL-CR 50035 для обратного слива.

Установка в адаптер форсунки Bosch 0445120067 с углом подвода « 13°».
Используется:
• корпус адаптера DL-CR 30219 (широкой полкой в сторону распылителя);
• штуцер удлинённый DL-CR 30238 для подключения подачи;
• ключ шестигранный для фиксации поворотного основания корпуса адаптера на 13°;
• скоба-держатель со штуцером и фитингом DL-CR 50035 для обратного слива.

Установка в адаптер форсунки Bosch 0445120147,0445120098 с прямым подводом« 0°».
Используется:
• насадка для обратного слива DL-CR 30661
• корпус адаптера DL-CR 30219 (широкой полкой в сторону распылителя);
Примеры использования универсального адаптера DL-CR 50013.
Раздел 2. ОБОРУДОВАНИЕ и ИНСТРУМЕНТ
для ремонта форсунок и насосов системы Common Rail.
• корпус адаптера DL-CR 30219 (широкой полкой в сторону распылителя);
• штуцер стандартный DL-CR 30225 для подключения подачи;
• штуцер укороченный с фитингом DL-CR 30269 для обратного слива .

Установка в адаптер форсунки Denso с углом подвода « 0°».
Используется:
• корпус адаптера DL-CR 30219 (широкой полкой в сторону распылителя);
• штуцер стандартный DL-CR 30225 для подключения подачи;
• штуцер укороченный с фитингом DL-CR 30269 для обратного слива .

Установка в адаптер форсунки Delphi Smart с прямым подводом « 0°».
Используется:
• корпус адаптера DL-CR 30219 (широкой полкой в сторону распылителя);
• штуцер стандартный DL-CR 30225 для подключения подачи;
• штуцер стандартный DL-CR 30225 для подключения подачи;
• насадка для обратного слива форсунок DL-CR 30419;
• штуцер укороченный с фитингом DL-CR 30269 для обратного слива .
