Испытательный стенд CRUIS-IPS для диагностики форсунок и ТНВД Common Rail

Name: Испытательный стенд CRUIS-IPS для диагностики форсунок и ТНВД Common Rail
Brand: Dieselland
SKU: CRUIS-IPS
Availability: InStock

Хит продаж

0 отзывов

Испытательный стенд CRUIS-IPS для диагностики форсунок и ТНВД Common Rail

Условия доставки:

Курьером по Минску - чем ближе, тем быстрее

Доставка по Беларуси - день в день

Доставка по России - 1 день

Доставка по Казахстану - до 3-ёх дней

Цена по запросу

На складе

Описание
Отзывов (0)

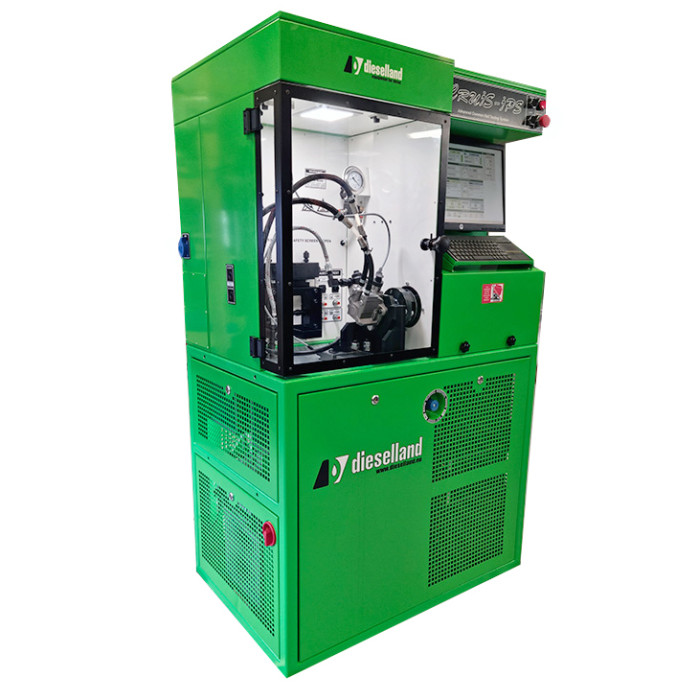

CRUIS-IPS Одноканальный испытательный стенд для диагностики форсунок и ТНВД Common

1. Назначение и область применения

Стенд CRUIS-IPS представляет собой одноканальное испытательное оборудование, предназначенное для выполнения комплекса контрольных операций в отношении дизельных форсунок системы Common Rail и топливных насосов высокого давления (ТНВД). Обеспечивает измерение производительности, герметичности, обратного слива, давления впрыска и динамических характеристик электромагнитных и пьезоэлектрических инжекторов. Реализована функция кодирования (адаптации) форсунок с присвоением индивидуальных калибровочных кодов коррекции.

Оборудование совместимо с компонентами производства Bosch, Denso, Delphi, Siemens VDO, Cummins, Caterpillar и AZPI. Применяется в сервисных центрах, специализированных мастерских по ремонту топливной аппаратуры и на производственных линиях для входного и выходного контроля.

2. Реализуемые функции

Измерение объёмной производительности форсунок в статическом и динамическом режимах
Контроль герметичности запорного элемента и уплотнительных зон
Оценка обратного слива (утечек) через управляющий канал
Регистрация давления открытия иглы и давления закрытия
Формирование автоматизированных тест-планов для форсунок Bosch, Denso, Delphi, Siemens
Кодирование форсунок с использованием протоколов ISA/IMA (Bosch), C2i/C3i/C4i (Delphi), а также Denso и Siemens VDO

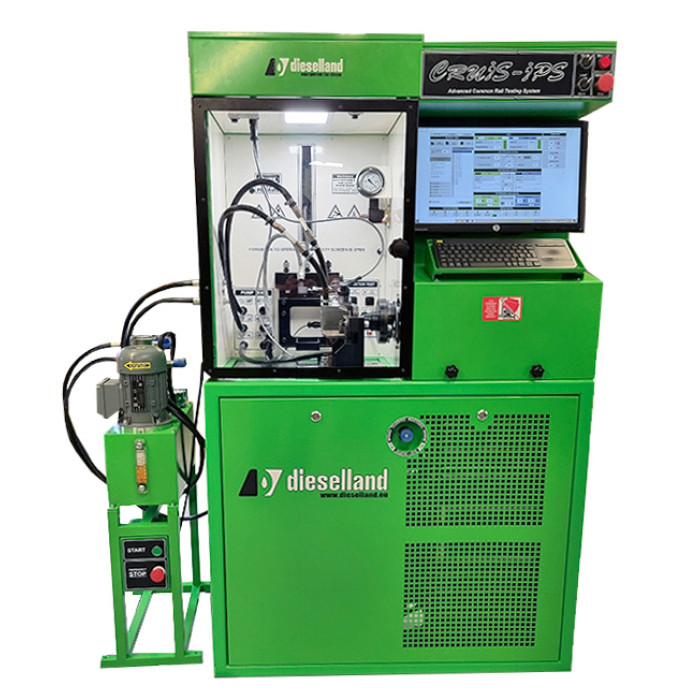

Диагностика насос-форсунок типа HEUI (опция CASCADE)
Термостабилизация тестовой жидкости (ISO 4113) в замкнутом контуре для обеспечения воспроизводимости результатов

Опция: Кодирование Delphi C4i реализуется путём установки дополнительного вакуумного модуля.

3. Технические характеристики

Производитель	Dieselland (Россия)
Тип стенда	Одноканальный, для проверки одной форсунки
Максимальное рабочее давление	до 2400 бар
Привод ТНВД	Асинхронный двигатель 4 кВт, 1500 об/мин
Подкачивающий насос	Шестеренчатый, интегрированный в корпус ТНВД
Напряжение питания	220 В или 380 В (в зависимости от модификации)
Частотный преобразователь	Schneider (плавный пуск, низкий уровень шума)
Тестовая жидкость	Стандарт ISO 4113
Система термостабилизации	2 радиатора с принудительным охлаждением + холодильный агрегат + нагреватель 1000 Вт
Управление	ПК с предустановленным ПО, тест-планы в комплекте
Кодирование форсунок	Bosch (ISA/IMA), Delphi (C2i/C3i/C4i*), Denso, VDO Siemens
Соответствие стандартам	ISO 4008/1, ISO 4008/2 (статические и динамические параметры)
Гарантия	12 месяцев

4. Совместимость с компонентами

Категория	Поддерживаемые типы
Производители форсунок	Bosch, Denso, Delphi, VDO (Siemens), Cummins, Caterpillar, AZPI
Типы насосов высокого давления	CP1, CP2, CP3, HP2, HP3 (Bosch, Denso, Delphi, Siemens)
Насос-форсунки	HEUI Caterpillar (с дополнительной программой CASCADE)
Поддерживаемое кодирование	Bosch ISA/IMA, Delphi C2i/C3i/C4i*, Denso, VDO Siemens

5. Конструктивные особенности

Сниженный уровень акустического шума – частотный преобразователь Schneider обеспечивает плавный пуск и регулировку частоты вращения, что уменьшает механические вибрации.
Повышенная механическая надёжность – применены износостойкие материалы в узлах трения и уплотнениях, ресурс основных элементов рассчитан на интенсивный режим работы.
Прецизионная термостабилизация – двухконтурная система охлаждения (2 радиатора с вентиляторами) совместно с холодильным агрегатом и ТЭНом мощностью 1000 Вт поддерживает температуру жидкости с погрешностью ±1 °C.
Модульная архитектура – предусмотрена возможность подключения вакуумного блока для реализации кодирования Delphi C4i.
Обновляемый программный комплекс – тест-планы и версии ПО обновляются без дополнительной оплаты в течение всего срока эксплуатации.
Широкая номенклатура адаптеров – комплект поставки включает кабели и переходники для всех основных типов форсунок и ТНВД.

6. Комплект поставки

№	Артикул	Наименование	Кол-во
1	DL-CAU011	Кабель для форсунок BOSCH (универсальный)	1 шт
2	DL-CAU012	Кабель для форсунок Delphi (C2i, C3i)	1 шт
3	DL-CAU013	Кабель для форсунок Delphi (C3i)	1 шт
4	DL-CAU014	Кабель для форсунок BOSCH, SIEMENS	1 шт
5	DL-CAU015	Кабель для форсунок BOSCH	1 шт
6	DL-CAU016	Кабель для грузовых форсунок универсальный	1 шт
7	DL-CAU017	Кабель для грузовых форсунок	1 шт
8	DL-CAU09	Кабель для подключения датчика давления	1 шт
9	DL-CAU10	Кабель для подключения регулятора давления	1 шт
10	DL-CAU018	Кабель для подключения датчика давления	1 шт
11	DL-CAU019	Кабель для подключения регулятора давления LР-2	1 шт
12	DL-CAU020	Кабель для подключения регулятора давления НР-3	1 шт
13	DL-UNI50433	Кронштейн 125 мм с 3-мя крепежными отверстиями с упорами спереди	1 шт
14	DL-NA107 (DL-UNI30428)	Фланец крепления для ТНВД	1 шт
15	DL-NA50 (DL-UNI30465)	Фланец крепления для ТНВД	1 шт
16	DL-NA69 (DL-UNI30464)	Фланец крепления для ТНВД	1 шт
17	DL-CR31251	Муфта 24 мм для ТНВД	1 шт
18	DL-CR31271	Муфта 17 мм для ТНВД	1 шт
19	DL-CR31269	Муфта 19 мм для ТНВД	1 шт
20	—	Набор штуцеров для обратного слива форсунок CR BOSCH, DENSO, DELPHI, SIEMENS	1 к-т
21	DL-KUK0040	К-т фитингов для ТНВД	1 к-т
22	DL-TVD41414	Трубка высокого давления М14 х М14 х 400мм	1 шт
23	DL-TVD61414	Трубка высокого давления М14 х М14 х 600мм для насосов СР2	2 шт
24	DL-TVD51414	Трубка высокого давления М14 х М14 х 500мм для насосов СР1, СР3	1 шт
25	DL-2P001	Шланг соединительный, диаметр 10 мм, длина 600 мм	2 шт
26	DL-2P002	Шланг соединительный, диаметр 10 мм, длина 140 мм	2 шт
27	DL-2P003	Универсальный соединительный шланг, диаметр 8 мм, длина 140 мм	2 шт
28	DL-2P004	Соединительный шланг Denso, диаметр 7 мм, длина 100 мм	1 шт
29	DL-2P005	Соединительный шланг Вентури Delphi, длина 400 мм	1 шт
30	DL-2P007	Универсальный соединительный шланг, диаметр 8 мм, с банжо-штуцером под 12 мм, длина 650 мм	2 шт
31	DL-2P008	Соединительный шланг CP1 Bosch MB, длина 100 мм	2 шт
32	—	Держатель фитинга пластикового с комплекта A 611 070 68 32 Mercedes	1 к-т
33	—	Переходники для ТНВД-Банжо (2×3)	1 к-т
34	DL-2P009	Соединительный шланг Bosch-VDO, длина 100 мм	1 шт
35	DL-P1008	Тефлоновая трубка, диаметр 10 мм, длина 60 мм	2 шт
36	DL-UNI50083	Переходник прямой с М14 на М12 для трубки	1 шт
37	—	Разрезные втулки фиксации форсунок диаметром 17; 18,9; 19,2; 21; 21,4	1 к-т
38	DL-UNI50343	Насадка на распылитель форсунки Ø=9 мм	1 шт
39	—	Ключ для открытия дверок стенда	4 шт
40	—	Ножка для стенда	4 шт

В комплект также входят: руководство по эксплуатации, диск с ПО и тест-планами, ключи для обслуживания.

7. Порядок выполнения диагностических операций

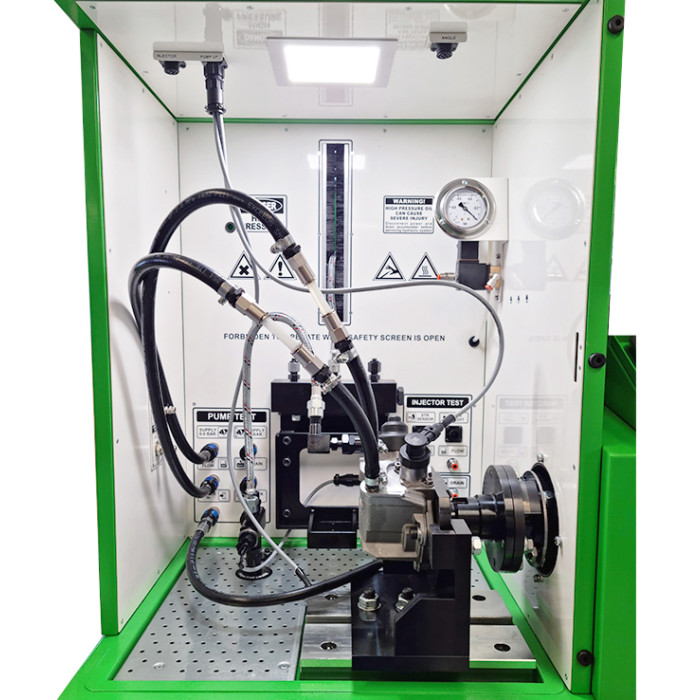

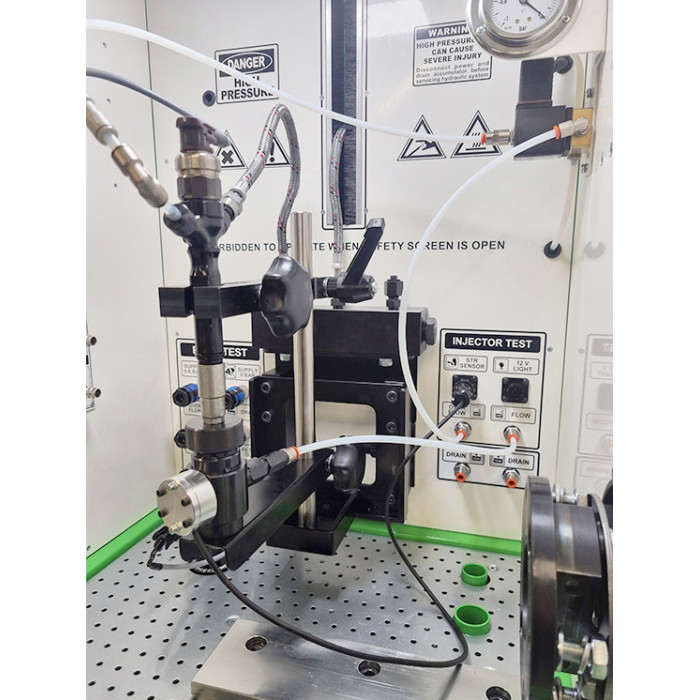

Установка и подключение – проверяемая форсунка фиксируется в держателе, к ней подключается соответствующий электрический кабель (в соответствии с типом: DL-CAU011 для Bosch, DL-CAU012/013 для Delphi и т.п.).
Заправка тестовой средой – в гидравлический контур заливается жидкость ISO 4113. Система автоматически производит её нагрев и термостатирование до рабочих параметров (заданная температура поддерживается в течение всего цикла).
Выбор тестового профиля – через интерфейс ПК оператор выбирает предустановленный тест-план, соответствующий типу форсунки (Bosch, Denso, Delphi и др.).
Активация привода – запускается асинхронный двигатель (4 кВт), который через частотный преобразователь плавно разгоняет ТНВД до 1500 об/мин. В системе создаётся давление до 2400 бар (регулируется в зависимости от типа теста).
Измерение параметров – в автоматическом режиме регистрируются: производительность (объёмный расход), обратный слив, давление открытия иглы, герметичность запорной пары, динамические временные характеристики (задержка открытия/закрытия).
Кодирование (опционально) – при наличии соответствующих лицензий через ПО производится запись индивидуального кода коррекции в память форсунки (Bosch ISA/IMA, Delphi C2i/C3i/C4i, Denso).
Генерация протокола – по окончании цикла программа формирует детализированный отчёт, содержащий числовые значения всех измеренных величин, оценку соответствия эталонным значениям и рекомендации по ремонту или замене.

Полный цикл диагностики занимает не более 15–20 минут для одной форсунки, включая время на установку и снятие.
